有信机械手（取出机） - SAII Series

两段升降式全伺服马达取出机

  • 彩色触摸屏控制器

    • 采用7.5英寸LCD彩色触摸屏控制器。

    功能键和十字键组合实现了卓越的操作性。

  • 示例设定软体标准装备

    • 跟示教同样，当场可简单变更程式。

  • 日本品质

    • 本机种是在日本设计开发，因此兼备高刚性和高品质。以稳定的运转，提高了生产性。

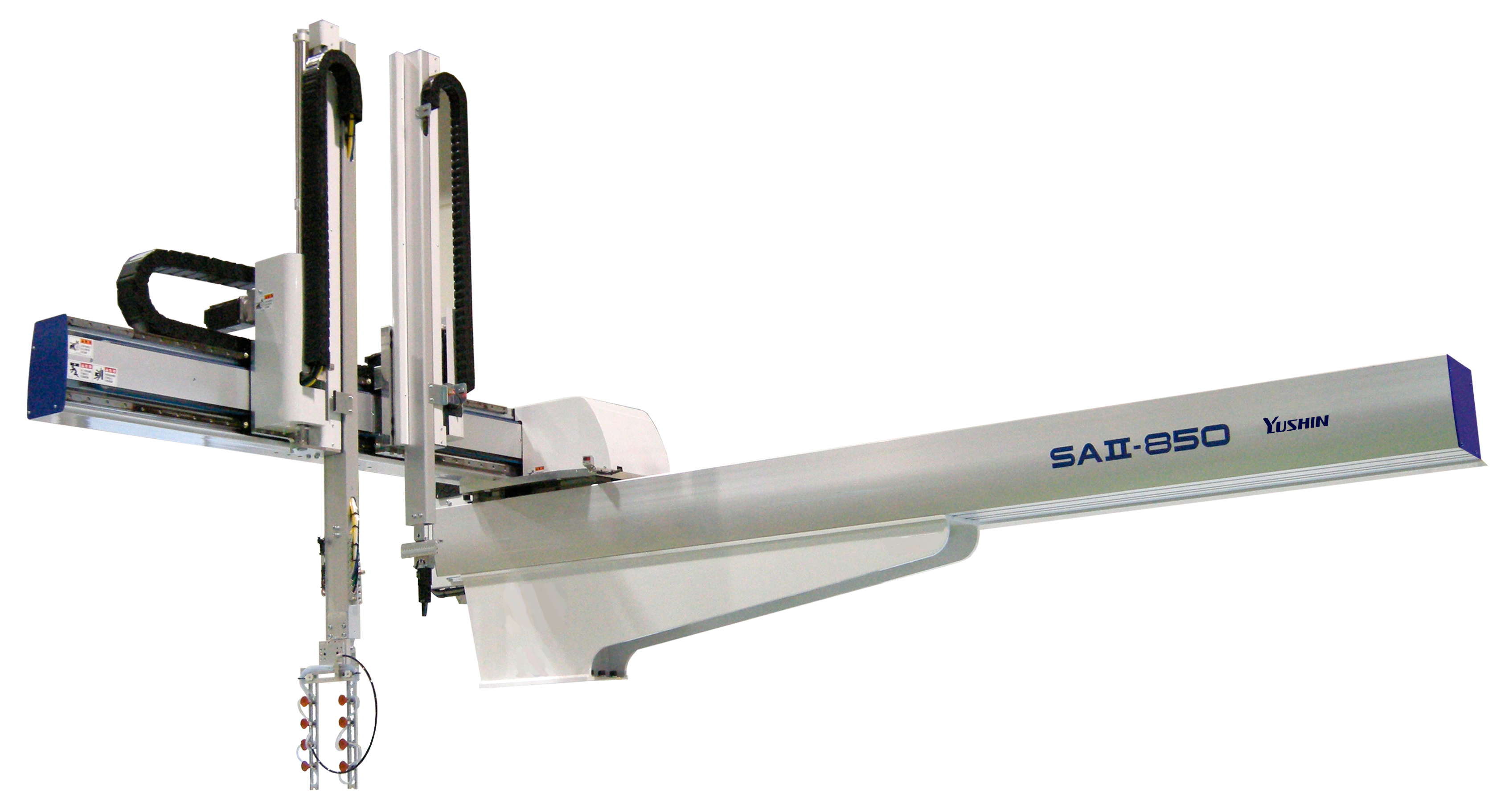

SAII-850

对应650～1000tf锁模力

型号 最大所用电力 横行行程 引拔行程 升降行程 空气消费量 最大可搬重量 对应注塑
机锁模力
(mm) (mm) (含取出头)
主臂 副臂 主臂 副臂
SAII-850S 1.86KVA AC200V 9.3A 2000
[2500]		 1360 - 1770 - 28 15 650
～
1000
SAII-850D 2.46KVA AC200V 12.3A 1220 1220 1750

S型：主臂　D型：主臂和副臂　[　]是行程更改选项
最大可搬重量是含夹具重量。通过更改取出机的设定数据，可以达显示值以上的重量。

SAII-1000/1300

对应1000～1600tf锁模力

型号 最大所用电力 横行行程 引拔行程 升降行程 空气消费量
Nδ/cycle		 最大可搬重量 对应注塑
机锁模力
(tf)
(mm) (mm) (含取出头)
kg
主臂 副臂 主臂 副臂
SAII-1000S

S型
1.86KVA
AC200V 9.3A

D型
2.46KVA
AC200V 12.3A

 2500 1520 - 1800 - 40 25 1000
～
1300
SAII-1000D 1380 1380 1850
SAII-1300S 3000 1520 - 1800
[]2000		 - 45 1300～1600
SAII-1300D   1380 1380 1850
[2050]
