SE-HP住友超高速全电动射出成形机

  • 薄壁成形的特征

    • 以高密度，薄壁化，高精度化为进化指标的薄壁成形品。为解决形形色色的问题，住友精心构想SEHP系列。

  • 实现低压成形的FCC成形

    • 避免过度的填充，实现安定的良品成形条件。

    FFC（Flow Front Control），为了将流动先端适正化，利用瞬控模式限制螺杆运作。因此，成形时模内压力降低，而防止毛边发生，并且因为充填时排气良好，消除短射现象。

  • 适合薄壁化的高应答，高速，高压性能

    • 树脂不易流动的薄壁成形品，以及形状复杂的成形品，运用高速射出，高应答性能，有效缩短充填时间。于树脂凝固时间内完成充填，消除短射与浇口对面部位的缩水。

  • MCM减少及气体导致的不良现象

    • MCM（Minimun Clamping Molding）具备最小锁模力测量机能，因此可搜寻出最佳锁模力进行成形。因为锁模力不会加压过度，除了能防止翘曲现象，由于空气及气体顺利排除也减少了短射之类的不良状况。

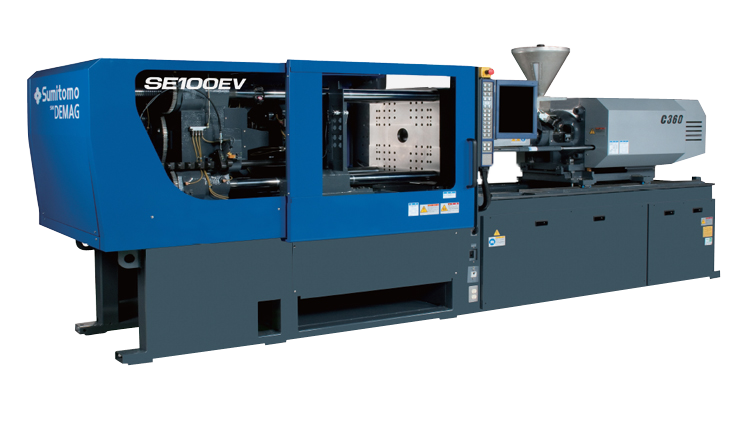

SE100EV-HP

住友全电驱动注塑机SE100EV-HP参数

锁模力 kN（tf） 1000
哥林柱间隔 W×H mm 460*460
模板尺寸 W×H mm 650*650
模具厚度 Min.-Max.mm 180～450
塑化容量   C360HP
螺杆直径 mm M
25 28 28 32 36
最大射出压力 Mpa(kgf/cm2) 392 343 289 275 218
射出重量(GPPS) g
(oz)		 54 67 67 88 111
可塑化能力 kg/h 18 26 37 53 76
最高射出速度 mm/s 1000
机械尺寸 L×W×H mm 4502*1192*1837
机械重量 t 4.2

SE130EV-HP

住友全电驱动注塑机SE130EV-HP参数

锁模力 kN（tf） 130
哥林柱间隔 W×H mm 510*510
模板尺寸 W×H mm 720*720
模具厚度 Min.-Max.mm 180～450
塑化容量   C360HP
螺杆直径 mm M
25 28 28 32 36
最大射出压力 Mpa(kgf/cm2) 392 343 289 275 218
射出重量(GPPS) g
(oz)		 56 70 70 92 116
可塑化能力 kg/h 18 26 37 53 76
最高射出速度 mm/s 1000
机械尺寸 L×W×H mm 4732*1292*1882
机械重量 t 5.0

SE180EV-HP

住友全电驱动注塑机SE180EV-HP参数

锁模力 kN（tf） 1800
哥林柱间隔 W×H mm 560*560
模板尺寸 W×H mm 800*795
模具厚度 Min.-Max.mm 200～500
塑化容量   C360HP C560HP
螺杆直径 mm M
25 28 28 32 36 32 36 36 40 45
最大射出压力 Mpa(kgf/cm2) 392 343 289 275 218 343 332 259 269 223
射出重量(GPPS) g
(oz)		 54 67 67 88 111 108 137 137 169 214
可塑化能力 kg/h 18 26 37 53 76 37 53 76 101 136
最高射出速度 mm/s 1000
机械尺寸 L×W×H mm 5121*1362*1923 5121*1362*2018
机械重量 t 6.2 6.5

SE50DUZ-HP

住友全电驱动注塑机SE50DUZ-HP参数

锁模力 kN（tf） 1300
哥林柱间隔 W×H mm 510*510
模板尺寸 W×H mm 720*720
模具厚度 Min.-Max.mm 180～450
塑化容量   C160 C250 C360 C450
螺杆直径 mm S M M M
25 28 32 28 32 36 32 36 40 36 40 45
最大射出压力 Mpa(kgf/cm2) 274 218 167 284 217 171 273 215 175 259 209 165
射出重量(GPPS) g
(oz)		 49 61 80 83 108 137 124 156 193 156 193 244
可塑化能力 kg/h 26 37 53 37 53 76 53 76 101 76 101 136
最高射出速度 mm/s 400 400 400 400
机械尺寸 L×W×H mm 4732×1292×1882
机械重量 t 4.6 4.8 4.9 5.0

SE75DUZ-HP

住友全电驱动注塑机SE75DUZ-HP参数

锁模力 kN（tf） 730
哥林柱间隔 W×H mm 410*360
模板尺寸 W×H mm 580*530
模具厚度 Min.-Max.mm 160～410
塑化容量   C110HP C160HP
螺杆直径 mm S M
20 22 20 22 25 22 22 25 28
最大射出压力 Mpa(kgf/cm2) 343 311 270 274 241 343 274 274 218
射出重量(GPPS) g
(oz)		 26 38 26 38 49 38 38 49 61
可塑化能力 kg/h 9 13 13 18 26 13 18 26 37
最高射出速度 mm/s 400
机械尺寸 L×W×H mm 4248*1059*1744 4248*1059*1744
机械重量 t 3.1 3.2

SE220HDZ-HP

住友全电驱动注塑机SE220HDZ-HP参数

锁模力 kN（tf） 2150
哥林柱间隔 W×H mm 610*560
模板尺寸 W×H mm 880*830
模具厚度 Min.-Max.mm 300～580
塑化容量   C560HP
螺杆直径 mm M
32 36 36 40 45
最大射出压力 Mpa(kgf/cm2) 343 332 259 269 213
射出重量(GPPS) g
(oz)		 124 156 156 193 244
可塑化能力 kg/h 37 53 76 101 136
最高射出速度 mm/s 400
机械尺寸 L×W×H mm 6436*1580*2065
机械重量 t 10

SE280HDZ-HP

住友全电驱动注塑机SE280HDZ-HP参数

锁模力 kN（tf） 2740{280}
哥林柱间隔 W×H mm 685*635
模板尺寸 W×H mm 950*885
模具厚度 Min.-Max.mm 350～620
塑化容量   C560HP
螺杆直径 mm M
32 36 36 40 45
最大射出压力 Mpa(kgf/cm2) 343
{3500}		 332
{3388}		 259
{2650}		 269
{2744}		 213
{2168}
射出重量(GPPS) g
(oz)		 124 156 156 193 244
可塑化能力 kg/h 37 53 76 101 136
最高射出速度 mm/s 400
机械尺寸 L×W×H mm 7212*1680*2065
机械重量 t 12

SE350HDZ-HP

住友全电驱动注塑机SE350HDZ-HP参数

锁模力 kN（tf） 3430{350}
哥林柱间隔 W×H mm 760*710
模板尺寸 W×H mm 1070*1020
模具厚度 Min.-Max.mm 400～670
塑化容量   C560HP
螺杆直径 mm M
32 36 36 40 45
最大射出压力 Mpa(kgf/cm2) 343
{3500}		 332
{3388}		 259
{2650}		 269
{2744}		 213
{2168}
射出重量(GPPS) g
(oz)		 124 156 156 193 244
可塑化能力 kg/h 37 53 76 101 136
最高射出速度 mm/s 400
机械尺寸 L×W×H mm 7511*1170*2065
机械重量 t 16

SE450HDZ-HP

住友全电驱动注塑机SE450HDZ-HP参数

锁模力 kN（tf） 4410{450}
哥林柱间隔 W×H mm 870*820
模板尺寸 W×H mm 1240*1154
模具厚度 Min.-Max.mm 450～800
塑化容量   C560HP
螺杆直径 mm M
32 36 36 40 45
最大射出压力 Mpa(kgf/cm2) 343
{3500}		 332
{3388}		 259
{2650}		 269
{2744}		 213
{2168}
射出重量(GPPS) g
(oz)		 129
124		 163
156		 163
156		 201
193		 254
244
可塑化能力 kg/h 37
(400)		 53
(400)		 76
(400)		 101
(400)		 136
(400)
最高射出速度 mm/s 800
机械尺寸 L×W×H mm 7663*2070*2065
机械重量 t 24
